System & Funktion

Keine Energiewende
ohne Wärmewende

Gestalten Sie Ihre eigene Energiewende!
Laut Umweltbundesamt Deutschland verursachen Stromverbrauch und Heizung 22 Prozent unseres CO2-Ausstoßes. Strom schlägt dabei mit 7 Prozent zu Buche, die Heizung mit 15 Prozent! Das Heizen belastet unsere Umwelt somit doppelt so stark wie der Stromverbrauch.
Die solare Energieausbeute unserer PRISMA® PVT Kollektoren trägt dem Rechnung. Der thermische Wirkungsgrad (53%) des Kollektors ist mehr als doppelt so hoch wie der PV-Wirkungsgrad (20%). Dabei produziert das Modul durch die Kühlung der PV-Zellen mittels des rückseitig verbauten hocheffizienten Kupferabsorbers sogar noch 5-10 Prozent mehr elektrische Energie im Jahresmittel als Standard-Photovoltaikkollektoren. Die Abwärme, die durch die Kühlung entsteht, lässt sich ideal zur Heizungsunterstützung nutzen. Der maximierte solare Ertrag des PRISMA® PVT reduziert somit nachhaltig Ihre Energiekosten. Sie unterstützen damit gleichzeitig die Reduktion von CO2-Emissionen durch die Vermeidung der Verbrennung fossiler Energieträger.

Herkömmliche PV-Module

Ø Jahresertrag nutzbarer Strom: 7.200 kWh
Ø Jahresertrag nutzbare Wärme: o kWh

Im Bezug auf: 16 PV-Module am Standort Würzburg.

Ihr Dach kann mehr! Strom und Wärme aus einer Quelle bedeutet maximale Energieernte bei begrenzter Fläche.

Die zur Montage Ihres Hauskraftwerks nutzbare Dachfläche ist begrenzt. Dachflächenfenster, Verschattungsbereiche durch Schornstein, umgebende Gebäude oder Bäume begrenzen diese Fläche zusätzlich. Der Energiebedarf an Strom und Wärme Ihres Gebäudes lässt sich nur durch optimale energetische Nutzung der nutzbaren Dachflächen erreichen. Das ästhetische Erscheinungsbild Ihres Hauses wird auch bei gemischter Montage von PRISMA® PVT und reinen PV- Modulen gleicher Bauart nicht beeinträchtigt. Alles erscheint wie aus einem Guss.

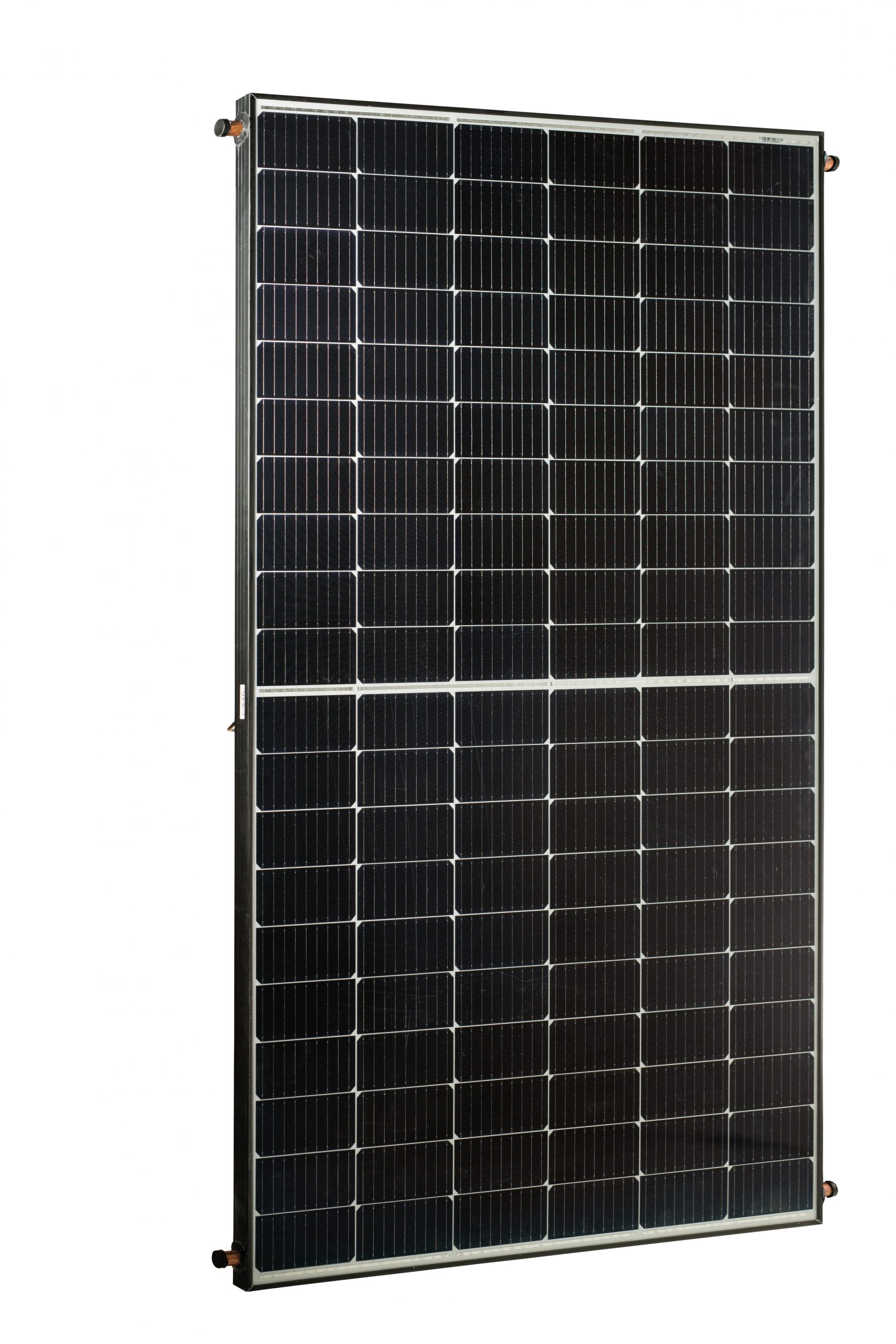

Prisma® 4.0 PVT Module

Ø Jahresertrag nutzbarer Strom: 7.560 kWh
Ø Jahresertrag nutzbare Wärme: 12.800 kWh

Im Bezug auf: 16 PRISMA® PVT 4.0 Kollektoren am Standort Würzburg.
5% Strom Mehrertrag durch rückseitige Kühlung.

Thermische und elektrische Jahresleistung vom PRISMA® PVT 4.0 Hybridkollektor (gekühlt) am Referenzstandort Würzburg.

KollektoranzahlThermischer JahresertragElektrischer Jahresertrag
1800 kWh474 kWh
64.800 kWh2.838 kWh
86.400 kWh3.784 kWh
108.000 kWh4.730 kWh
1411.200 kWh6.622kWh
1612.800 kWh7.568 kWh
2016.000 kWh9.460 kWh

Bivalenter Betrieb einer Sole-Wärmepumpe mit PRISMA® PVT 4.0 und Erdwärmekörben als Primärenergiequelle.

Erdsondenbohrungen sind aus wasserrechtlichen oder geologischen Auflagen nicht an jedem Standort möglich. Luftwärmepumpen sind aufgrund der Schallemissionen in eng bebauten Gebieten oft problematisch. Der große Flächenbedarf von Erdwärme-Flächenkollektoren steht nicht bei jedem Grundstück zur Verfügung.
Kostengünstiger und mit hoher Effizienz lassen sich bei geringstem Flächenbedarf Erdwärmekörbe alternativ einsetzen. Diese werden unterhalb der Frostgrenze mit einer Abdeckschicht von 1,30-1,50 Meter eingebracht. Dies kann auch unter einer Einfahrt mit Rasensteinen geschehen. Zusätzlich zu dieser geothermischen Quelle wird ganzjährig die durch die PVT- Module erwärmte Sole als Quellenergie für die Wärmepumpe genutzt. Diese Energie wird über einen Wärmetauscher wird diese in dem klein bemessenen Primärenergiespeicher eingelagert. Solange die PVT-Anlage Wärmeenergie über 0° C liefert, läuft der Primärenergiekreis der WP über diesen Speicher. Sinkt die Temperatur unter 0° C wird auf die Erdwärmekörbe umgeschaltet.

Die Wärmepumpe hebt das Temperaturniveau dann auf die gewünschte Vorlauftemperatur an und belädt dann den größeren Sekundärspeicher. Die Frischwasserstation X45/90 WP erwärmt bei Bedarf das Brauchwasser. Im Sommer wird Überschussenergie der Solarthermie über die Erdwärmekörbe ins umgebende Erdreich abgeführt, was zu einer signifikanten Erhöhung der Quelltempe-ratur der Erdwärmekörbe im Herbst und beginnenden Winter führt. Die elektrische Leistung der Photovoltaik unterstützt ggf. unter Verwendung einer Solarbatterie den Betrieb der Wärmepumpe.
Durch diese besondere Anlagenkonfiguration erreichen die Wärmepumpen bei richtiger Auslegung der Komponenten in der Regel höhere Jahresarbeitszahlen als unter Verwendung von Erdsondenbohrungen üblicher Bohrtiefen als alleinige Primärener-giequelle. Aufgrund des hohen regenerativen Anteils mit entsprechend hoher CO2- Reduktion fördert die BAFA dieses innovative Heizungssystem. Nähere Infos hier.

Anlagenkonzepte A und B, jeweils BAFA-förderfähig

Anlagenkonzept A: mit Primär- und Sekundärspeicher, PVT Wärmeenergietransfer zur Quellseite der Wärmepumpe über Primär-Solespeicher

Anlagenkonzept B: mit einem Pufferspeicher und PVT-Wärmeenergietransfer zur Quellseite der WP über externe Wärmetauscher

Solare Brauchwassererwärmung und Heizungsunterstützung im Bestandsbau unter Verwendung von Gasbrennwertthermen, Biomassekesseln oder Wärmepumpen.

PRISMA® PVT unterstützt dabei die Produktion Ihres Warmwasserbedarfs. Von März bis Oktober wird Ihr Brenner dabei erheblich durch die Solarthermie des Prisma PVT 4.0 entlastet. Die Einschaltdauer Ihres Brenners wird deutlich verkürzt und die Einschaltintervalle verlängern sich. Der wenig effiziente Betrieb während der Anheizphasen der Brenner wird dadurch anteilig an der Gesamtbrenndauer des Kessels reduziert. Der Brennstoffverbrauch verringert sich in Folge deutlich. Sie sparen bares Geld.

Wer über die Installation einer PV-Anlage im Bestandsbau nachdenkt, kann alternativ bei gleichem Flächenbedarf auf dem Dach mit einer PRISMA® PVT Anlage gleich doppelt punkten. Neben Strom wird Ihnen ein signifikat hoher Anteil Ihres Bedarfs an Wärmeenergie aus der Sonne frei Haus geliefert. Die Montagekosten der PVT-Anlage sind dabei nicht wesentlich höher als bei einer reinen PV-Anlage.

Systemkomponenten

Für obrige Anlagenkonzepte empfehlen wir Ihnen die nachfolgenden Hauptkomponenten aus unserem umfangreichen Produktsortiment.

TWL
Pufferspeicher
PR-300 / -500

Wird die Wärmepumpe monovalent oder bivalent mit Erdkörben über Ihre PVT-Anlage versorgt, dient dieser Pufferspeicher mit einem Wärmetauscher als Primärenergiequelle. Die Wärmepumpe pumpt die von der PVT-Anlage im Niedertemperaurbereich gelieferte und in diesem Primärspeicher eingelagerte Wärmeenergie auf ein höheres Temperaturniveau und speichert diese dann in den Sekundärspeicher ein.

TWL
Hygiene Kombispeicher
KER-500 / -800 / -1000

Die TWL KER Hygiene-Kombispeicher finden Verwendung, wenn Ihr Heizungssystem zusammen mit einer konventionellen Brennertechnik arbeitet. Der untere Wärmetauscher entzieht dann der Solarthermie des PVT-Systems die aufgenommene Wärme und gibt diese in den Speicher ab. Ihr Heizkessel erhöht dann die Temperatur auf das gewünschte Niveau. Dort steht es dann für den Heizkreis oder zur Brauchwassererwärmung zur Verfügung. Der oben eingebaute Edelstahlwellrohr-Wärmetauscher wird vom Hauswasseranschluss versorgt und erwärmt Ihr Warmwasser. Durch das geringe Volumen von 29 Litern im Edelstahlwellrohr steht Ihnen immer einwandfrei hygienisches Warmwasser zur Verfügung.

Oventrop Solarstation
Regusol LH 15
+ Regler Deltasol MX

Die Regusol LH15 ist für die Zirkulation der Solarflüssigkeit im PVT-Kollektorfeld zuständig. Die Durchflussmenge lässt sich dabei exakt auf die Anlagenhydraulik und die Wetterbedingungen anpassen. Die permanente Entlüftung hält die Anlage luftfrei und sorgt so für einen störungsfreien Betrieb der Umwälzpumpe. Der Temperaturdifferenzregler DeltaSol MX regelt die Umwälzpumpe hinsichtlich der optimalen Drehzahl und gleicht die Temperaturen im Kollektorfeld mit der Speichertemperatur ab. Dadurch wird der maximale solare Ertrag Ihres PVT-Kollektorfelds gesichert.

Oventrop
Frischwasserstation
Regumaq X45 WP / X80

Die Frischwasserstationen Regumaq sind optimiert für Wärmepumpen oder solarthermische Energiequellen. Ein hocheffizienter Edelstahlwärmetauscher zieht die Wärme äußerst effektiv aus dem oberen Bereich des Pufferspeichers ab und überträgt diese auf Ihre Warmwasserversorgung. Durch das geringe Volumen des Wärmetauschers besteht keine Gefahr von Legionellenbildung. Optional können die Regumaq Frischwasserstationen mit einem Trinkwasser-Zirkulationsset versehen werden.
